CN1系列 仪表阀组
仪表阀组技术参数及型号编制方法
仪表阀组与国内、外各种差压、流量、压力变送器配套,用语测量流体的压力、压差、液位等。
本公司生产的仪表阀执行JB/T8473-96《仪表阀组》。产品性能可靠,结构精美,是石油、化工、仪表、冶金、医药、食品等行业的最佳选择。
产品安装方便快捷,可水平安装亦可垂直安装。连接形式为:螺纹式、焊接式、单、双卡套式、法兰式。可根据用户需要设计。
主要技术参数:
◆ 公称压力PN:6.3、10.0、16.0、25.0、32.0M Pa。(图谱中X表示压力等级)
◆ 使用温度:室温~200摄释度、 200~350摄释度
◆ 适用介质:无附着、无杂质的各种气体、液体
◆ 材质:不锈钢、钼钢
型号表示方法示例
三阀组,输入端为接管,输出端为法兰,本提密封,公称压力PN160.0Mpa,阀本材料为不锈钢。型号表示为:M364W-160P。如特殊要求请注明

CN1-1接管-方法兰式二阀组
M274W-X型(非保护箱内为M264W-X型)

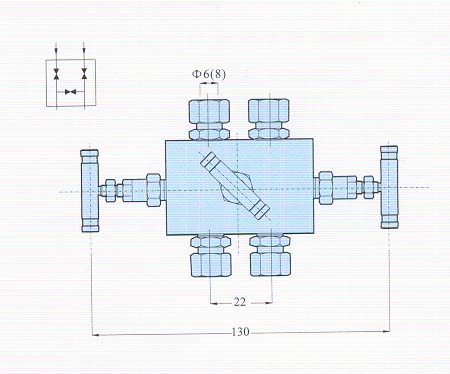

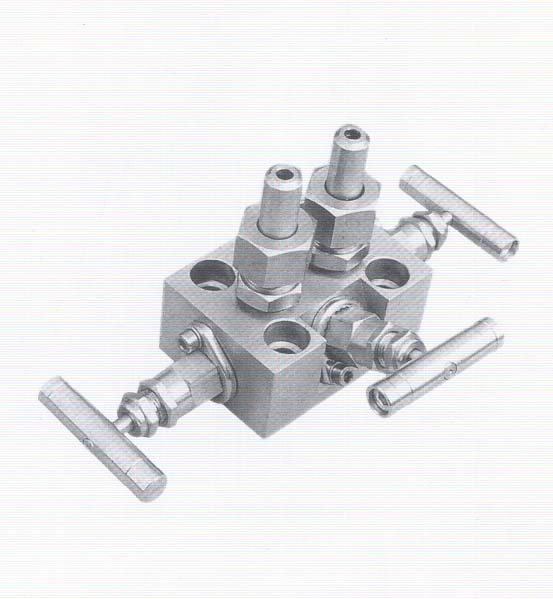

CN1-2双卡套小型三阀组
M355W-X型(空调用差压变送器)

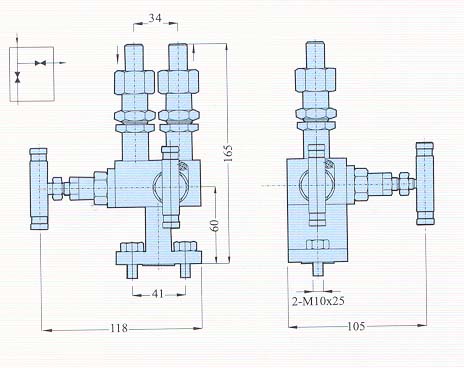

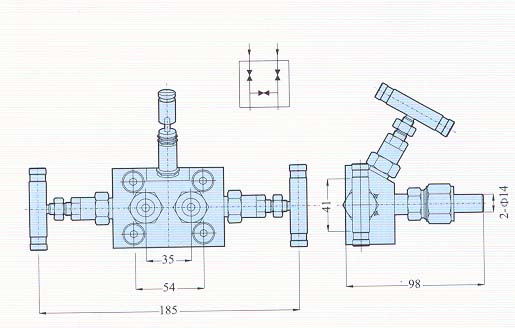

CN1-3接管-方法兰式三阀组
M364W-X型

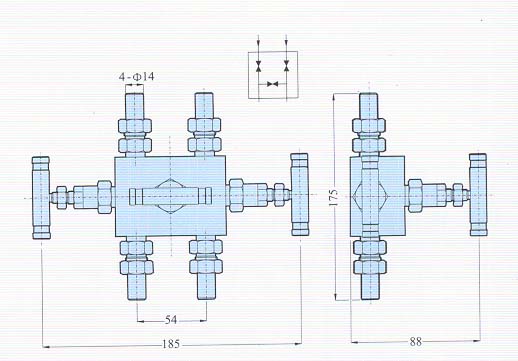

CN1-4双接管式三阀组
M366W-X型

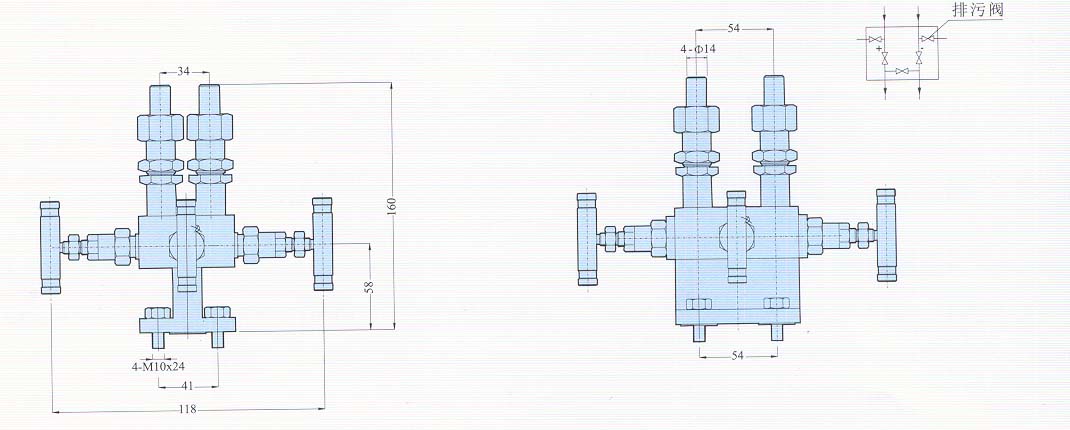

CN1-5接管-方法兰式五阀组
M574W-X型(非保护箱内为M564W-X型)

仪表阀组使用及安装示例

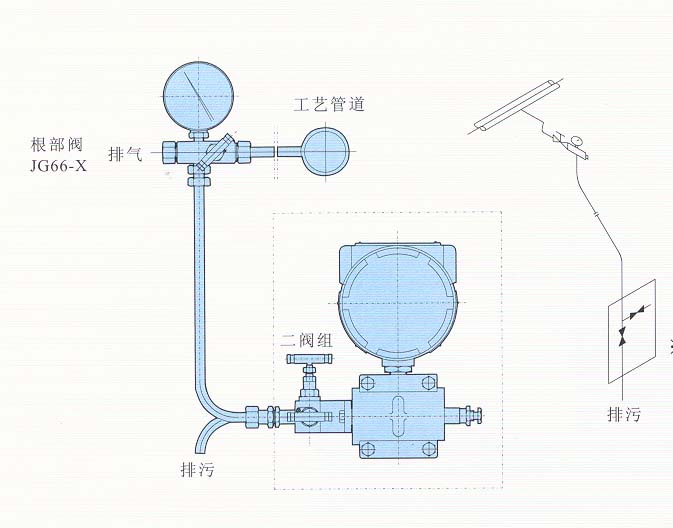

M274W-X 二阀组(在保护箱内)的安装


※ 二阀组用于需排污的压力测量场合
※ 三阀组用语差压测量场合,五阀组用语需排污的差压测量场合
※ 用与保温(保护)箱的阀组须带穿板接头,订货时请注明
※ CN1-4双接管式三阀组用于基地式差压计
※ CN1=2双卡套小型三阀组,与进口空调用差压计变送器配套
可配用铜管、不锈钢管或塑料管
※ 全部阀组可与符合图示安装尺寸的所有变送器直接安装使用
※ 法兰端阀组直接安装与变送器。安装时卸下变送器上的腰型法兰,将阀组与变送器连接即可。连接螺栓用M10×25、7/16″×25六角螺栓或M10×40、7/16″×40内六角螺栓。7/16″英制螺栓用于进口变送器,成套供货
※ 根部阀应用请参看CN2-4

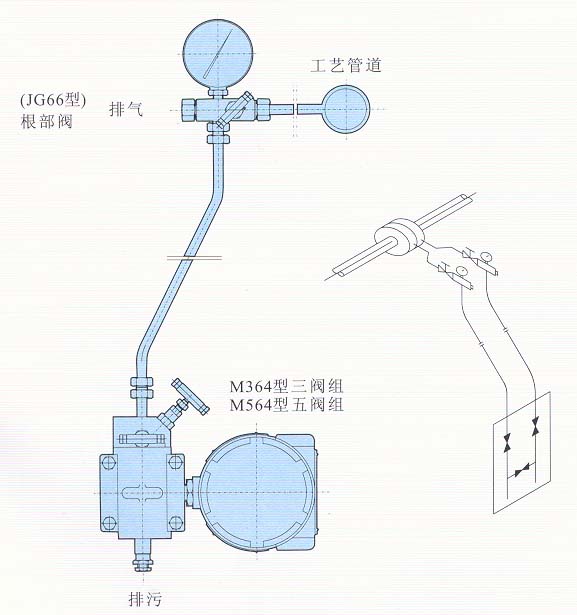

M364型

M564型             三或五组的安装
