模块化灯光控制器(MLC)
Modular Lighting Controller

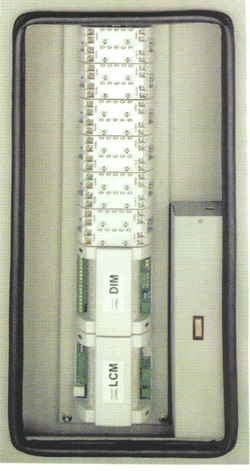

模块化灯光控制器(MLC)的组成包括:安装在机箱内的灯光控制模块(LCM)、电源单元以及诸如继电器控制模块(RCM)数字输入模块(DIM)、可编程开关模块(PSM)等灯光网络(LLN)设备。灯光网络在LCM与LLN设备之间的通信采用了LON网络连接技术。该技术的特点是电源和数据共用一对双绞线,用户在电源节点的链接上几乎不受拓扑结构的限制。

特点

  • 软接线:照明电路不必重新接线,就可以按照逻辑控制的要求反复进行分组

  • 控制灵活:每个开关可以用于任何区域灯光的控制

  • 通用数据输入:为MLC实现与其他控制系统功能的集成提供了简便的手段

  • 基于事件通信的LON端口:可靠的双向通信,低廉的整体安装成本

  • 模块化设计:易于安装,并可随时按照需要进行扩展

模块化灯光控制器
模块化灯光控制器的组成和主要特点

模块化灯光控制器(MLC)
模块化灯光控制器

  • 插接模块:方便维修操作大多数硬件都可以做到快捷维修

  • 现场操作员界面:操作员可以通过LCM与LLN通信,并实施控制

  • 编程简单:采用图形命令编程,只需少量培训。

硬件

灯光控制模块

灯光控制模块(LCM)是MLC作为独立控制器和用户可编程FLN设备的主处理器,它可以实现对灯光设备的监视和控制。LCM通过LLN设备来收集有关灯光设备的信息,并可以同24个RCM、6个DIM和48个PSM实现通信。

LCM不具备用于开关输入和继电器输出的终端模块。所有LCM控制的物理接点必须终接在LLN设备中。
