高性能组合式盘管热回收系统
能源回收、高效节能、高经济性


循环泵站

能源回收的好处

  组合式盘管热回收系统能源回收、高效节能、高经济性能源回收的好处使用热回收装置处理回风可将本来要排放到室外的热能进行回收。尽管空调系统中使用热回收装置会增加初投资成本,但却能大大降低运行成本。做一个可行性研究就能比较出加装热回收装置是否经济。



需要热回收装置的理由

● 可降低供热设备的容量。
● 可降低每年热能的消耗。
● 可降低供冷装置的容量。
● 这意味着可以缩小空间,降低诸多设备投资,包括储能罐,管路,泵,冷却系统,冷机,冷却塔等。
● 可降低每年用于制冷的能量消耗,因此可以节约开支
● 可减少对环境的污染

各种热能回收系统比较

系统
优点
缺点






版式热交换器
无旋转装置,免维护
无旋转装置,免维护
气流不均匀
清洁不便
不能直接传递温度
高压损降
漏风(无法降低)
有结霜的风险

转轮式热交换器


高效湿热交换,以维护
气流不均匀
经济,可清洁
尺寸
漏风(可降低)
维护费用高

高效组合式盘管系统

高效,运行成本低廉
投资较高
气流均匀,占据空间少
不能直接传递温度
容易重新布局

VDI2071标准的热能回收系统

组合式循环系统的管路

最通常用的热能回收系统

板式热回收
冷热气流直接流过同一个热交换介质,以实现热交换的目的。
转轮式热回收
热量和湿度通过相接触的不同界面交换。冷热空气分别穿过热轮。在回风时吸收热量,然后用于送风。
组合式盘管热回收系统
热回收单元由若干个热交换器组成。在冷热能通过各自的承载装置,在不同界面进行非直接的交换。

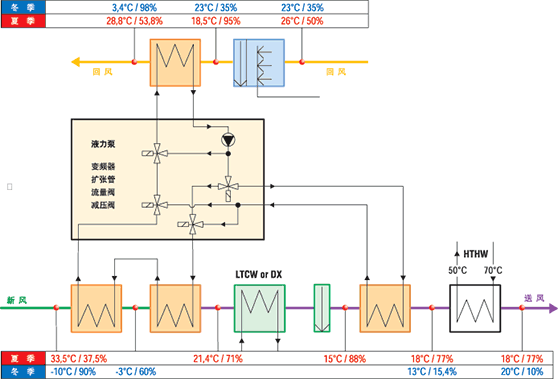

组合式盘管系统

组合式盘管系统中的用于冷却的热交换盘管被集成在回风段,用于加热的盘管安装在设计风段。作为能量传递的媒介,两套盘管用一个管路系统连接。作为水+乙二醇的液体,从回风中吸纳热能传递给室外送入的冷空气。



爱科AIRSOL组合式

  爱科AIRSOL 组合式盘管系统通过对流体力学、几何学和热能传递等设计要素的研究可确保实现最高的热回收率。针对不同经济要求,这个系统的容量可以调节至符合此要求最高的标准。根据所采用不同的加湿手段,例如蒸汽加工厂湿,高压喷雾加湿或者湿膜,可以使用加湿机,饮用水、全软化水和半软化水。

系统描述

  爱科AIRSOL 组合式盘管系统的运行
● 在多重的、反向的循环中,使用高效的热交换器,年使用率高达80%。
● 每个热交换器只有一种气流模式,即新风和回风各行其道,这样避免了细菌和污染物的传播。
● 通过绝热或绝冷的回风处理方式,系统在冬季将新风预热,夏季将新风预冷。
● 按照VD16602标准,AIRSOL新风加热器可进行分组。带有大叶片间距的除霜组,安装于过滤器前端,充分加热新风,以避免在过滤器上结霜,因此可以达到VD16022要求的相对湿度。
● 在除湿表冷器后端加装一个额外的热回收换热器用以补偿温度。在除湿过程中,这个加热器将提高新风温度,因此而下降的水温降低了新风入口处热交换器的温度。这样的系统循环节省了约20%冷负荷。

AIRSOL 组合式循环系统的设计

● 整体系统可分离成独立的、自足的系统,确保运行高安全性和不同量的能源传递。能量传输装置可以直接向加热器和冷却器传输能量。这种设计免去了中间媒介和额外所需要的介质泵。
● 所有需要的液压循环的部件组装在一个设备柜内。
● 冷却器和加热器的制管和连接均符合要求的图纸设计。
● AIRSOL这套系统的优越性能可以确保整机在短期内就看到成效。



热交换器

  标准的AIRSOL热交换器的盘管为铜制、叶片为铝、外框为不锈钢的。如有更高的材料要求,还可以对各个部件做环氧树脂和聚酰胺喷涂。
热交换器听设计原则就是为多重的、反相逆流设计。热交换器设计可确保盘管能全排、放气。
