AT4 - CORFU 游泳馆除湿空调 |
|
游泳馆内的湿度很高。这种环境不仅不利于人体健康,也不利于建筑保护。这就需要人为改造空气环境。现有的空调设备可用于游泳馆的除湿、加热和通风。而这里是一个不同的方案。
送风、回风的方法虽然古老简单,但运行费用却非常昂贵。这种方式是把馆内的潮湿空气全部用室外新风换掉。但这意味着在高温高湿天气状态下无法除湿,而在冷天需要承担很高的加热费用。
比较经济的做法是送回风时进行热回收。这个系统将送入的新风预热,同时降低回风的温度,湿度也随之被除去。该系统的性能在很大程度上取决于气候条件。除此以外,如再加上新风、回风混合功能,则可使系统在更大范围内经济运行。
进一步的方案是用制冷系统将循环空气冷却至结露点以下除湿,然后通过冷凝器再加热。使用这种方式可以使100%的能耗转化为热能。如果不考虑充分利用室外气候优势(干热天气)的话,这种系统尽管拥有很高的效率,却仍然造成运行不经济。CORFU这个系列的设备涵盖三个系统的优点。爱科CORFU空调系统通过自动节能系统对各个工作单元的整体控制,即节能又可以根据所需自动选取最节能的运行模式保证空气状态。
-如果室外空气适用,则全新风
-如果热回收转轮可以对回风除湿,则将无极调节地采用回风来混合新风
-如果仍需提供冷源(如湿热夏季),则将开动制冷机为保证健康所需的新风量原则上是得到保障的,而在值班工况下(夜间工况)则用降低的送风量和加热来保证温度。 |
CORFU的突出优点
● 具备高效的3级热回收系统,热管经表面处理、不锈钢冷水盘
● 壁板及支撑结构内外喷涂,壁板厚47mm
● 各功能段整体能源优化设计
● 配合经济合理运行的能源利用方案:不间断的系统工作监控,从全效工作到值班工况自动进行模式适配
● 可随意编程的控制程序,采用LON或BACne+技术
|
|
AT4-CORFU热回收工作原理

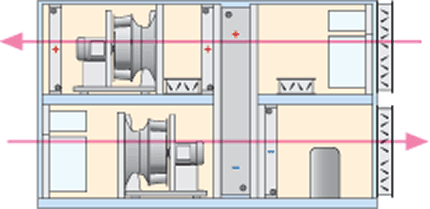

全热回收方式
在回风风阀关闭的情况下,全部的热能得以回收,尤其在室外温度低的情况下热回收效率更高。排风的除湿再改运行方式下不起作用。 |

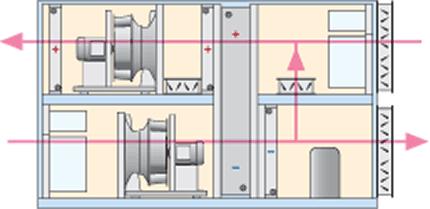

新风除湿方式
在部分回风经过热回收装置的运行方式下,对回风作任意比例的调节,新风混合入送风,混风比例视温湿度状况而定,以达到室内所需空气状态要求。新风及回风的比例可以按节能需求无级调节,新风达到100%,回风达到70%。 |

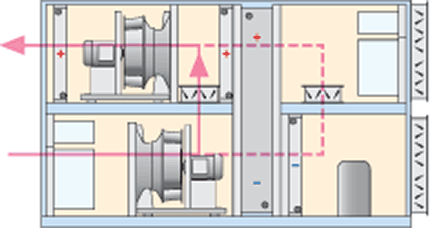

快速加热/夜间值班
通过使用加热盘管,无级设定的回风比例可以用于快速加热游泳馆,而降低回风比例可以用于夜间值班工况。在两种运行方式下,如湿度过大,设备将自动转换到除湿程序。 |
|
AT4-CORFU游泳馆专用空调有8种规格。可以说,这8种规格的空调满足现代游泳馆建设的不同需要。不论小型的私人游泳馆,还是康复中心的锻炼用游泳馆,或是宾馆酒店的游泳馆,直至运动比赛用的游泳馆,或公共室内嬉水中心,AT4-CORFU系列都是性价比最高的空调设备。 |
模数 |
风量 |
除湿效率
VDI2089标准 |
无热回收
30%新风比标准
新风5℃
85%相对湿度下 |
带热回收
的加热功率 |
总电功率
长/宽/高 |
|
m3 / h |
kg / h |
KW |
KW |
mm |
08 x 08 |
3.300 |
19 |
22 |
5,2 |
3.298 / 668 / 1.484 |
12 x 08 |
5.000 |
30 |
33 |
6,9 |
3.298 / 994 / 1.484 |
16 x 08 |
7.500 |
46 |
51 |
10,6 |
3.748 / 994 / 2.096 |
16 x 12 |
10.000 |
60 |
68 |
12,6 |
3.748 / 1.300 / 2.096 |
20 x 12 |
13.400 |
80 |
91 |
17,9 |
4.207 / 1.300 / 2.816 |
24 x 12 |
16.800 |
98 |
112 |
20,0 |
4.207 / 1.606 / 2.816 |
24 x 16 |
20.900 |
120 |
138 |
25,6 |
4.514 / 1.912 / 2.816 |
28 x 16 |
24.800 |
145 |
167 |
31,1 |
4.896 / 2.218 / 2.816 |
|
|
|
