AT4洁净工程空调机组
应用于洁净工程 依照VDI 6022 标准 室内空气品质(IAQ)的智能解决方案


VDI 6022 标准

针对以下几个方面,就应用于洁净要求的空调箱提出要求
● 计划
● 空调箱设计
● 操作
● 服务
● 维护
... 依照最高的技术标准
... 代表了高质量的洁净标准,提供了一个安全的计划
并能够避免问题发生
AL-KO 空调箱完全遵从于这些要求



VDI 6022 标准

对于洁净空调箱制造商的一般要求
● 所有使用的原材料必须遵守洁净及健康要求,并且能够避免微生物的生长
● 使用夹心板结构(三明治板)
● 不易产生冷凝水
● 光滑的内表面
● 凹槽容易清洁
● 底部内壁板材料使用静电粉末喷涂或不锈钢材料
● 所有的设备以及配件须容易检修,在必要的地方配置有照明设备和观察窗
● 连续的、完整的冷凝水排放装置
● 使用容易清洁的通风机设备
● 密封材料必须是完全密封型的,该材料不能吸收湿气、自身不能放出臭气,并且自身不能成为对微生物生长和繁殖有益的媒介
● 制造、运输以及储藏过程必须在适当的环境中进行爱科的解决方案



● 提供足够的维修空间
● 为获得最好的空气组织以配备相应的风阀及必要的连接
● 为避免冷凝出现,新风风阀安装在空调箱内部
● 新风过滤器底部提供滴水盘以便容易清洁
● 所有相关的配件都须有静电粉末喷涂处理或使用不锈钢材料
● 使用ALKO 的KlimaSoft 选软型件针对不同的项目要求,提供不同的设计

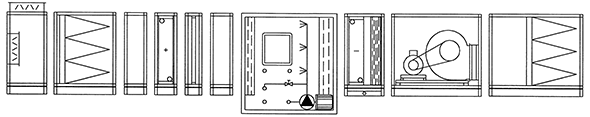

示例

● 将消音器直接安置在通风机设备的下游,挡水板安置在表冷器的后面。
可替代的方案:通风机设备和表冷器的排列次序应该顺着空气流动的方向

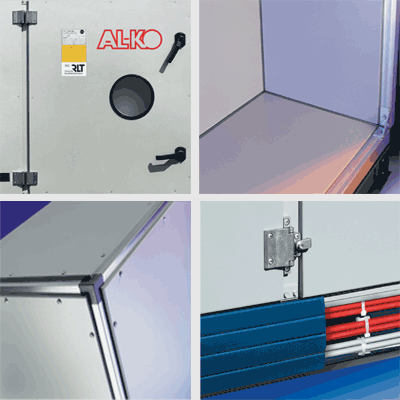

箱体结构

● 夹心板面板(三明治板)
● 不易产生冷凝水(箱体性能达到EN1886 T3/TB3 或T2/TB2 等级)
● 内表面光滑,没有死角
● 使用静电粉末喷涂的内面板或不锈钢面板
● 为了避免面板表面受腐蚀,不会使用带有无保护切削刃的镀锌面板
● 门和面板封条采用高密度、不易老化的材料
● 所有的部分都应易于检修,配有必要的照明设备,检修门,以及观察窗
● 电缆应尽可能在空调箱箱体的外部:不增加空调箱内的积尘死角



VDI 6022确认清单

● 所有使用的材料满足卫生健康要求
● 密封材料是全密封组织类型
● 有足够的用于维修的空间○所有段体和配件都应易于检修,并且配置有照明设备和观察窗(对于过滤器、加湿器、通风机设备高度须大于1.3m 情况下)
● 有凝结水析出的断体须配置有连续的完整的排水装置
● 带有充分的倾斜度的不锈钢的排水盘和底盘
● 新风进风段中有接水盘排水装置(仅为室外型机组安装时适用)
● 通过档水板的空气流速最大为3.5m/s
● 空调箱的生产成品必须经过清洁
● 制造、运输以及储藏过程必须在适当洁净的环境中进行



密封材料

所有制造洁净空调箱所使用的材料
● 都必须被广泛地测试过
● 能够防止微生物的生长
● 可以抵抗消毒剂的侵蚀
● 可进行物理性的和化学性的消毒。



箱体

● 夹心板(三明治板)使用防腐材料,比如静电粉末喷涂处理
● 光滑的内表面没有凹槽
● 表面很容易清洁
● 有凝结水析出的部件须使用防腐材料
● 底部材料使用静电粉末喷涂或用不锈钢材料
● 带有观察窗和照明设备的过滤段在高度大于1.3m 的情况下




通风机设备

通过以下方式避免皮带的磨损
● 使用直接驱动风机(plug fans)
● 使用平滑皮带驱动风机
风机壳体须有易于清洁的排水装置(直径400 规格以上)



VDI 6022确认清单

○ 避免使用传动皮带
● 通风机设备安装V 带驱动安置在F7 级过滤器或
● 使用直接驱动风机或
● 使用平滑皮带驱动风扇
○ 风机壳体须有易于清洁的排水装置 (直径400 规格以上)过滤器
○ 对于单级过滤器用F7 级,双级过滤器用F5+F7 级
○ 过滤器材料使用不助于微生物生长的材料
○ 使用专用的不能渗水的密封材料
○ 可以利用维修空段或过滤器快速拆卸装置在过滤器的集尘侧进行



过滤器

过滤器结构
● 过滤器材料应不助于微生物的生长
● 只能使用完全密封类型垫料
● 即使在潮湿环境中,材料的机械性也必须充分地稳定
● 过滤器压差控制以目测或电控作为标准配置
● 使用有质量认证证书的过滤器过滤器安装
● 过滤器的正确安装可以防止机械应力作用于过滤器上
● 为方便检修的过滤器的维护,使用过滤器快速抽出装置
● 可清洁式的过滤器可以选配滴水盘减低新风过滤器侧的相对湿度
● 新风的加热可以通过预热器或热回收装置
●将加热盘管中的热量提供给新风
● 使用不助微生物生长的空气过滤器
● 关闭新风阀,并且加热过滤段



过滤器的更换维护工作

○ 对每一个过滤器,过滤器压差控制用目测或电控
○ 过滤器的正确安装可以避免机械应力作用于过滤器
○ 过滤器部分应有水盘(选配)
○ 以不同方式降低新风过滤器侧的空气相对湿度
● 新风的加热可以通过预热器或热回收装置
● 将加热盘管中的热量提供给新风
● 使用不助微生物生长的空气过滤器
● 关闭新风阀并加热过滤器段
○ 过滤器的种类应标明在过滤器箱体的外部



加湿器

● 加湿器的内置的自动关闭系统能够使加湿器自身干燥

● 不锈钢结构的档水板能被清洁、抽出以及拆除。

● 加湿器的使用完全依照VDI 6022 的标准

加湿器

● 带有检视玻璃

● 完全地自行干燥

● 对于循环水系统须有自净系统

● 湿度调节器有自动关闭系统

● 滴水挡水板可以被清洁,移动和拆除



消音器

● 消音器一般安置在空调箱里面,而不是安置在难以检修的空气风管里,消音器材料可以被替换
● 须防止消音棉材料漏到空气中
● 消音器可以不使用工具,而仅仅使用已经安装在消音器上的手工控制杆就能很容易的移动
● 前侧的检修面板使得维护人员能够容易检修
● 所使用的材料对健康无害
● 机械性能稳定,表面容易清洁
● 消音器安置在AHU 里面
● 消音材料容易替换及维护
● 玻璃纤维表面应避免松动并容易清洁
● 检修面板(门)安置在空调箱设备的检修侧

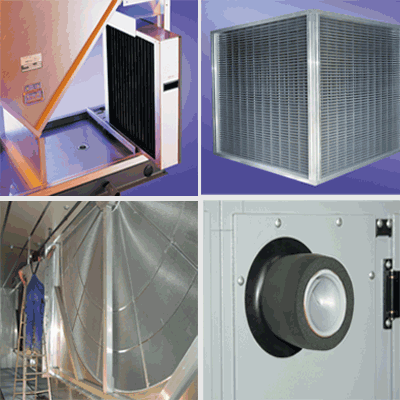

热交换器

● 所有的部分都很容易检修(能够被抽出)
● 表冷器框架特别需要保护以防止腐蚀
● 翅片间距要大于2 毫米,使用蒸汽清洁器 能够清洁到中心部分
● 滴水盘由不锈钢制造,并且有连续的完整的排水装置功能
● 带有挡水板的表冷器安装后,能够被抽出或者拆除
● 通过面板的管子需完全绝缘以避免冷凝
● 盘管翅片为铝制,换热管和集水管为铜制
● 翅片间距最小为2 毫米
● 尽可能清洁到热交换器的中心部分
● 所有的部分都很容易检修(能够被抽出或检修)
● 为了防止腐蚀,表冷器框架材料采用铝或不锈钢
● 表冷器带有连续的完整的排水装置
● 表冷器后安置有可移动及可拆除的挡水板
● 通过面板的管子要完全绝缘
